PyTorchでSSDを試してみた(3)

普段物体検知を行うとき, これまでYOLOv3[1]ssd_keras[2][3]を使ってきた.
しかし, これらの物体検知をJetson Nanoなど組み込みボードで処理しようとすると, フレーム毎の処理に結構時間がかかり, 秒数フレームほどしか処理できなかったりした.
JetsonでDNN処理の高速化を考えた場合, Pythonの実装を頑張って高速化を目指すより, NVIDIAのTensorRTを活用する方が容易そうだ.
そこで, PyTorchのSSD(Single Shot MultiBox Detector)モデルをPCで学習し, 学習済みモデルをONNX形式に変換してJetsonで活用することを試してみることにした.


関連記事:
PyTorchでSSDを試してみた(1)
PyTorchでSSDを試してみた(2)
・PyTorchでSSDを試してみた(3)

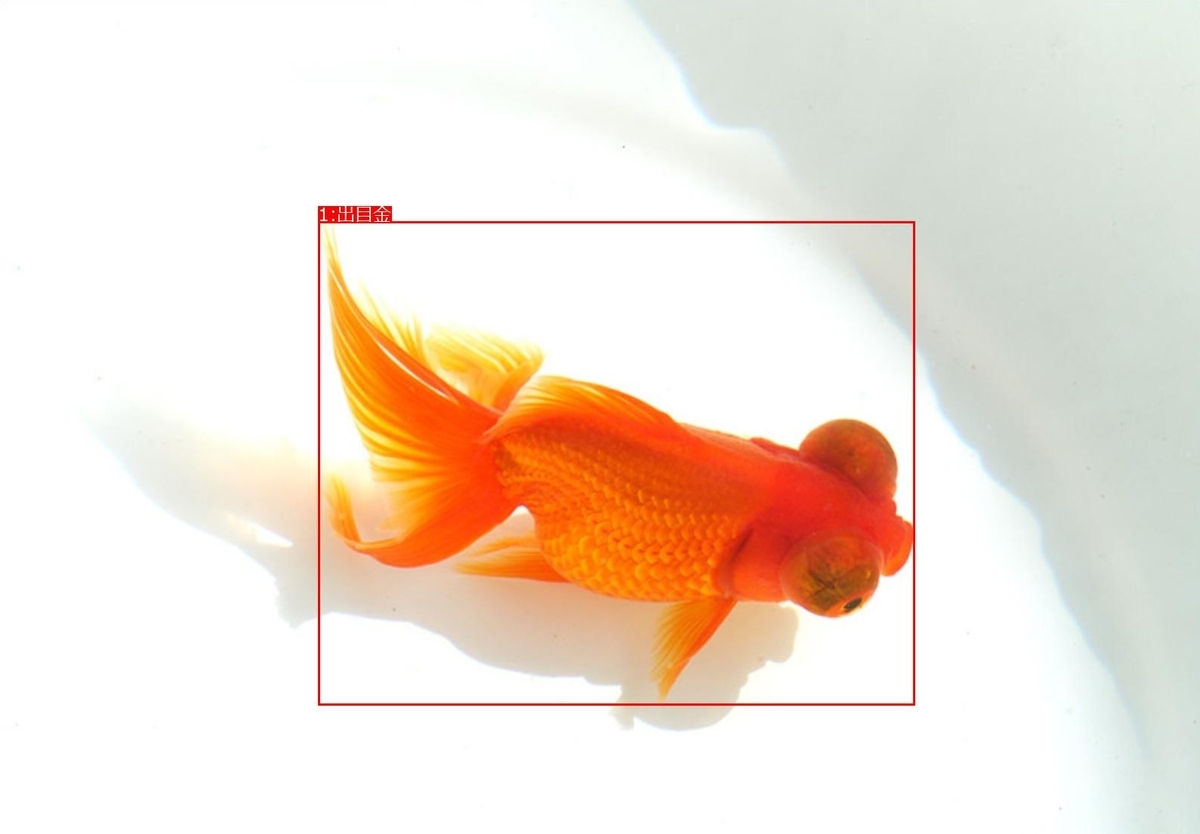

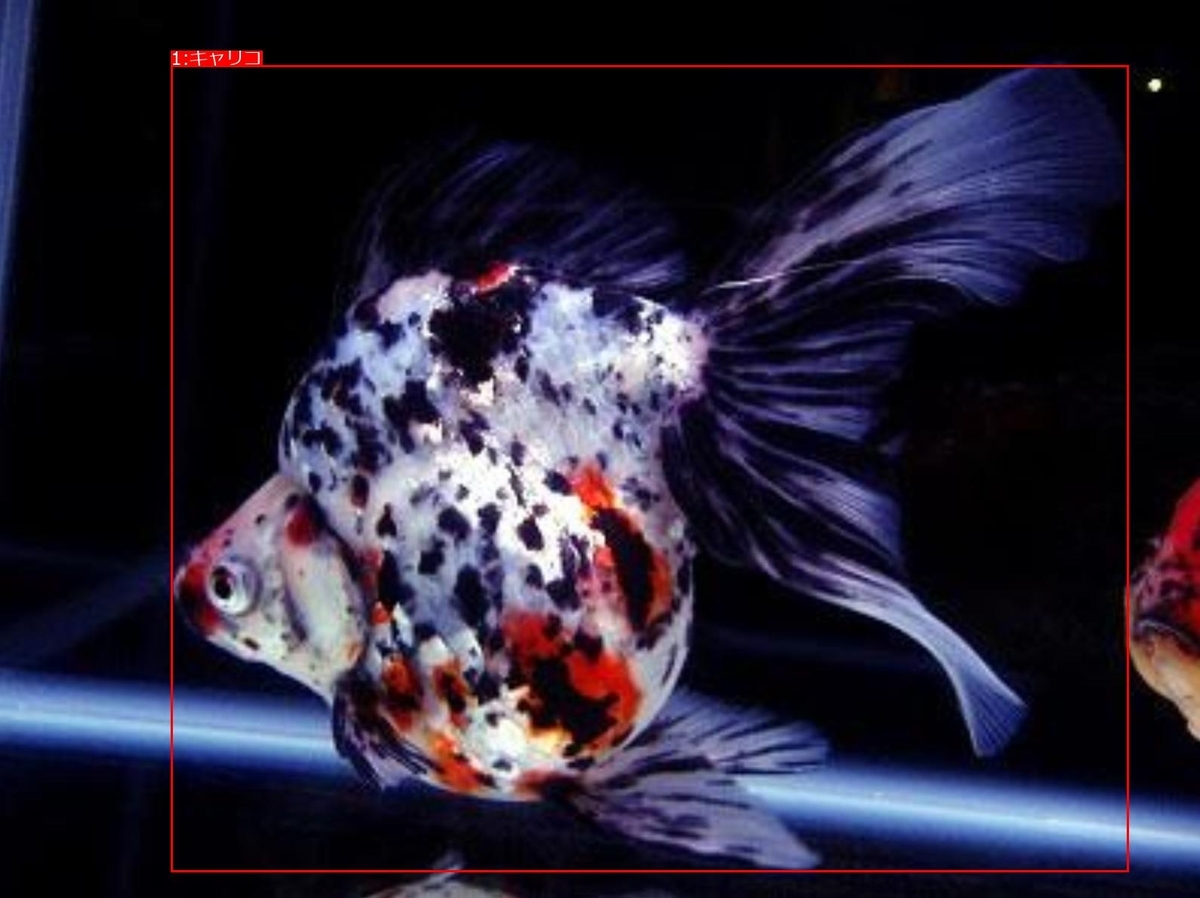

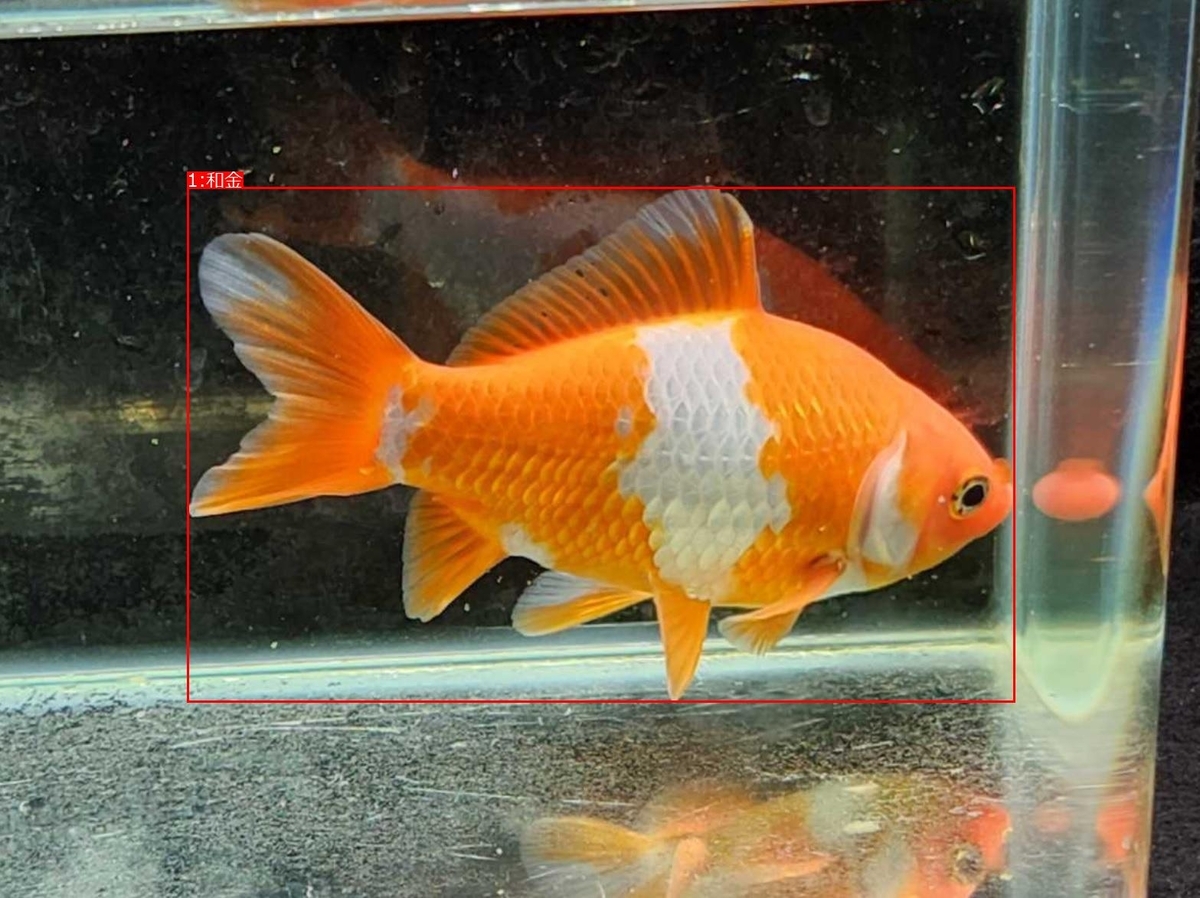

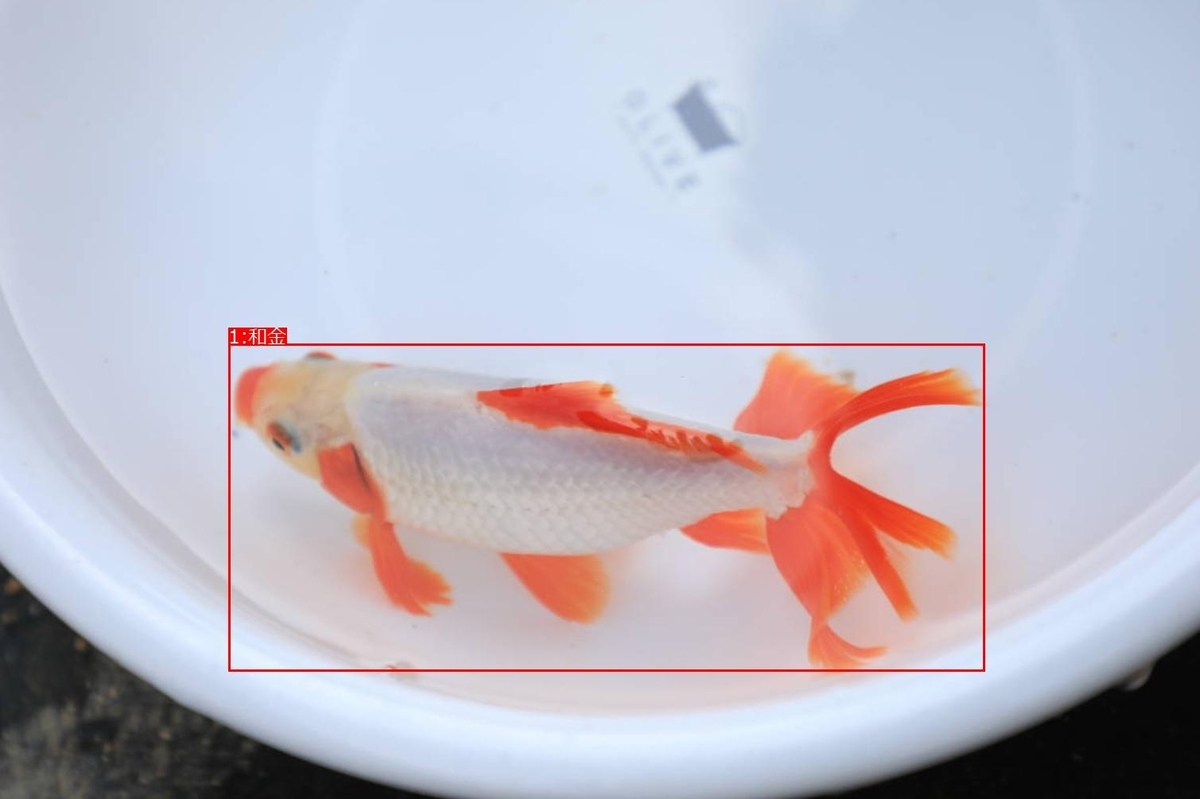

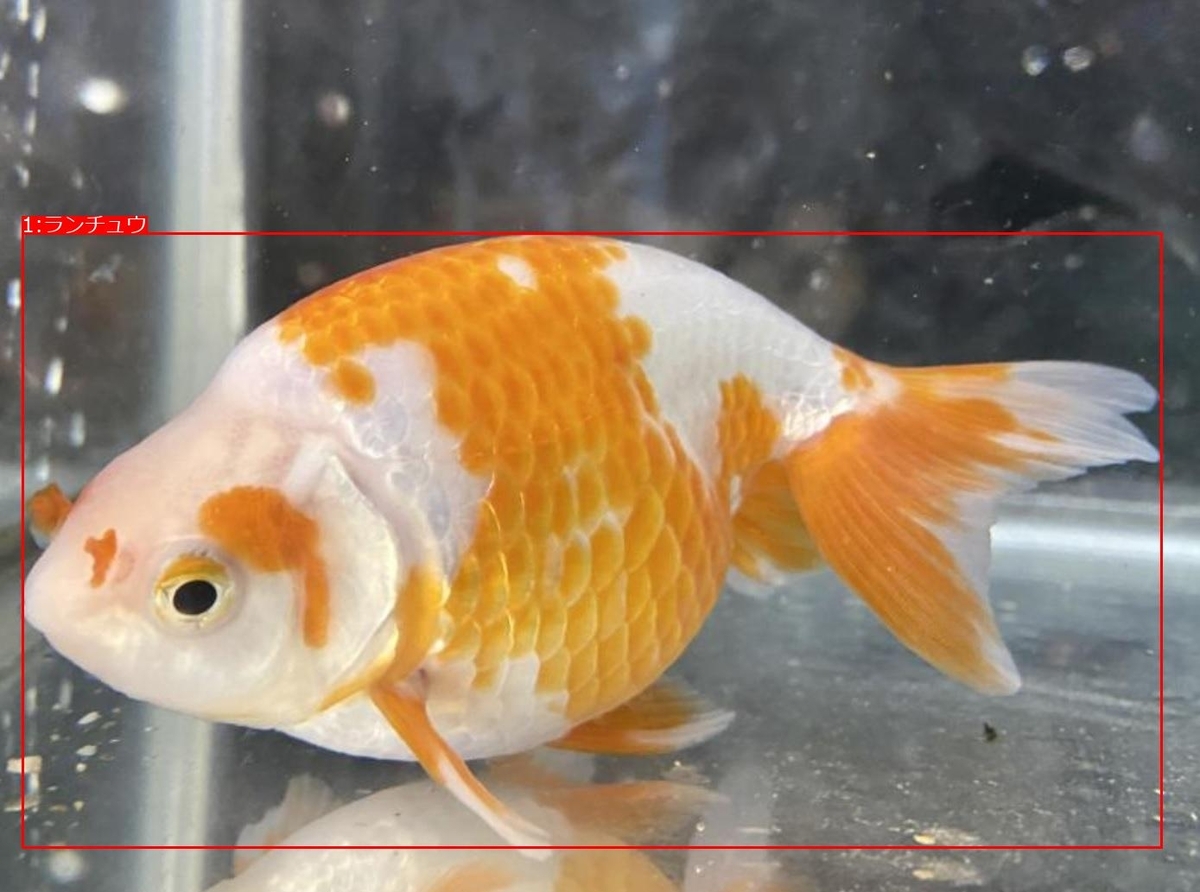

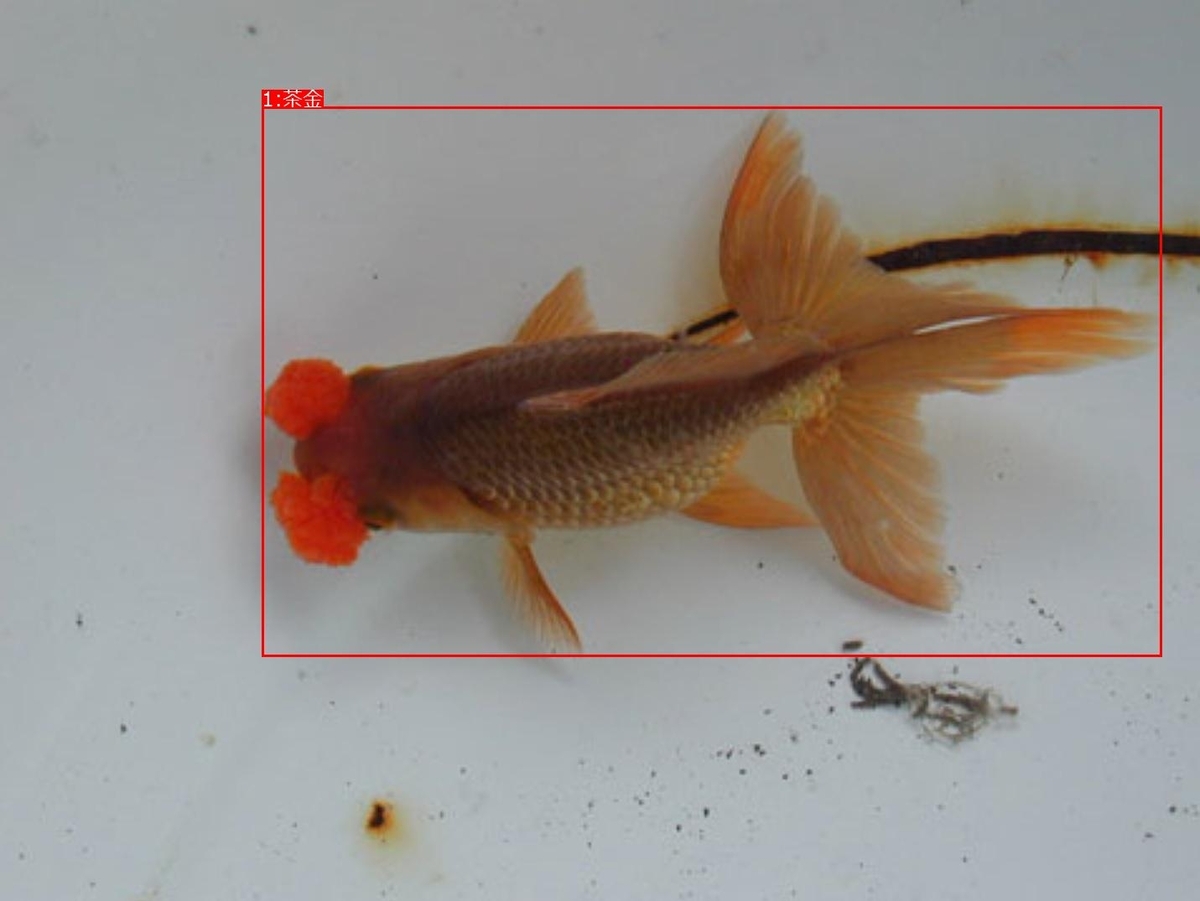

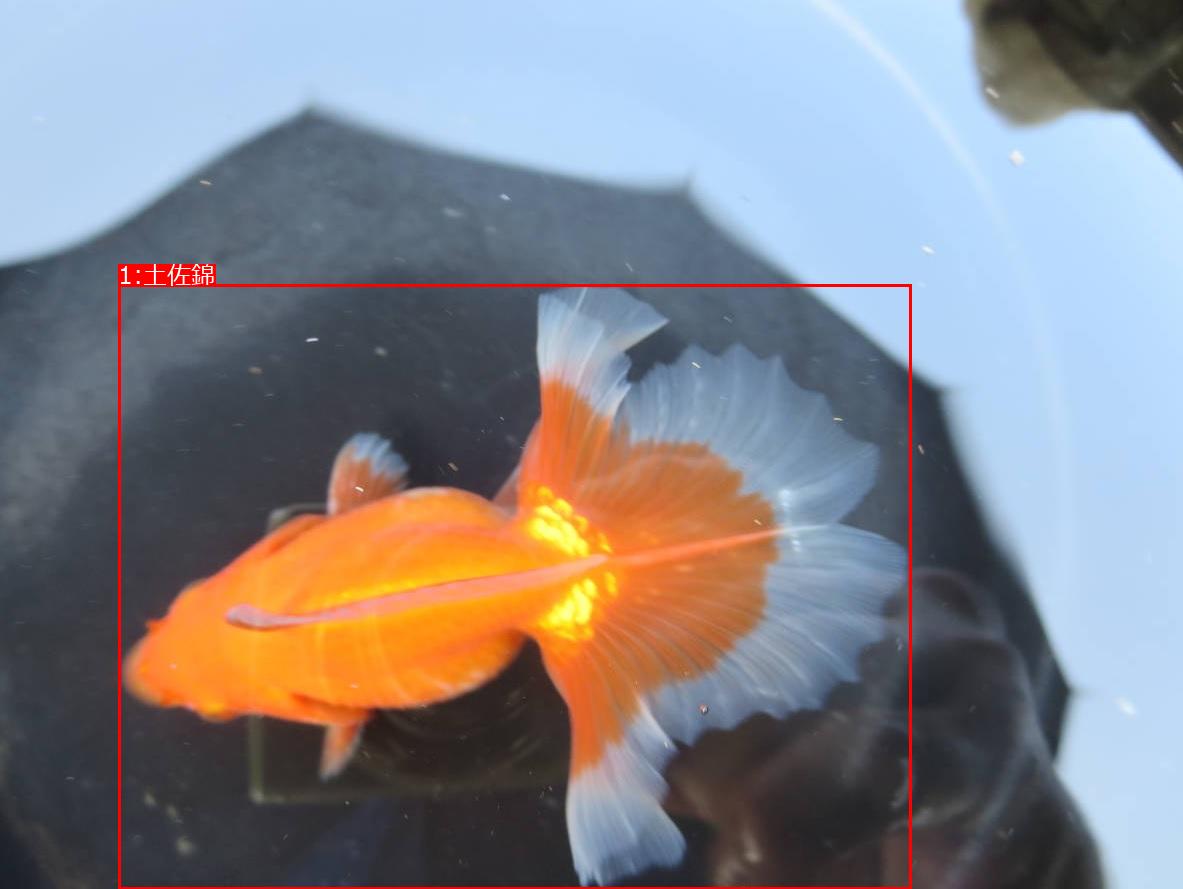

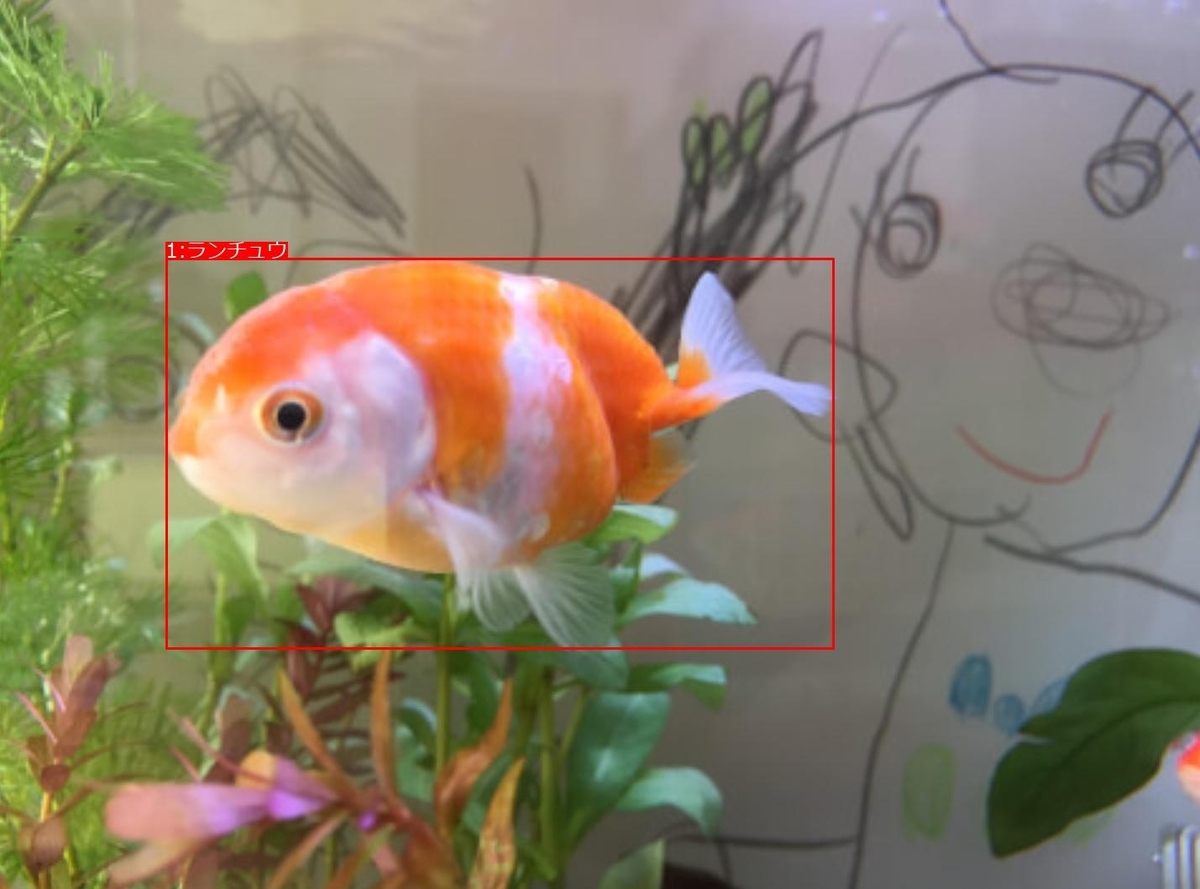

f:id:moonlight-aska:20210914222550j:plain:w400


前回までに, オリジナルデータでPyTorchのSSDモデルを転移学習し, ONNX形式に変換する方法について紹介した.
今回は, Jetson Nanoで物体検知する場合のフレーム処理の処理時間などを確認してみた.


1. Jetson Nanoの状態確認
処理時間の計測を始める前に, Jetson Nanoの状態等を確認しておく.

まずは, 実行中の電力モード. 10Wモード(=MAXN)であることがわかる.

$ sudo nvpmodel -q
[sudo] password for aska:
NVPM WARN: fan mode is not set!
NV Power Mode: MAXN

もし, 10Wモードでない場合には, - mオプションを利用することで電力モードを変更可能.
10Wモード:0, 5Wモード:1

$ sudo nvpmodel -m 0

次に, 有効なコア数, 動作周波数も確認しておく.

$ sudo jetson_clocks --show
SOC family:tegra210  Machine:NVIDIA Jetson Nano Developer Kit
Online CPUs: 0-3
cpu0: Online=1 Governor=schedutil MinFreq=102000 MaxFreq=1479000 CurrentFreq=1036800 IdleStates: WFI=1 c7=1
cpu1: Online=1 Governor=schedutil MinFreq=102000 MaxFreq=1479000 CurrentFreq=921600 IdleStates: WFI=1 c7=1
cpu2: Online=1 Governor=schedutil MinFreq=102000 MaxFreq=1479000 CurrentFreq=825600 IdleStates: WFI=1 c7=1
cpu3: Online=1 Governor=schedutil MinFreq=102000 MaxFreq=1479000 CurrentFreq=825600 IdleStates: WFI=1 c7=1
GPU MinFreq=76800000 MaxFreq=921600000 CurrentFreq=76800000
EMC MinFreq=204000000 MaxFreq=1600000000 CurrentFreq=1600000000 FreqOverride=0
Fan: PWM=0
NV Power Mode: MAXN

最後に, メモリやスワップも確認しておく.

$ free -h
              total        used        free      shared  buff/cache   available
Mem:           3.9G        611M        2.4G         27M        865M        3.1G
Swap:          1.9G          0B        1.9G


2. 処理時間計測
それでは, PyTorchのSSDモデルをそのまま使用した場合と, ONNX形式に変換した場合について, 画像(640x480)1枚の物体検知を行う際の実行時間を計測してみる.

測定は, 11枚の画像を読み込んだ状態から, 物体検知の経過時間をtimeモジュールを使って計測し, 画像1枚の平均処理時間を求める.
ただし, 初回コール時は内部でのモデル展開や変換等のため, 極端に処理に時間がかかる場合があるので, 2回目以降のコールで計測する.

2.1 PyTorchのSSDモデルの計測
pytorch-ssdSSDモデルで, 処理時間を計測するコードは以下の通り.
[コード]

from glob import glob
import time
import cv2
from vision.ssd.mobilenetv1_ssd import create_mobilenetv1_ssd, create_mobilenetv1_ssd_predictor

model_path = './models/mb1-ssd-Epoch-48-Loss-1.7370146930217742.pth'
label_path = './models/labels.txt'

class_names = [name.strip() for name in open(label_path).readlines()]
# 学習済みモデル
net = create_mobilenetv1_ssd(len(class_names), is_test=True)
net.load(model_path)
predictor = create_mobilenetv1_ssd_predictor(net, candidate_size=200)

# データ準備(RGBモード)
files = glob('./data/test/*.jpg')
images = []
for f in files:
    img = cv2.imread(f)
    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
    images.append(img)
print('Data : {} images'.format(len(images)))

# 初回を除く10回の平均
for i, img in enumerate(images):
    if i == 1:
        start = time.time()
    boxes, labels, probs = predictor.predict(img, 10, 0.5)
end = time.time()
print('Ave. time = {:.4f} msec'.format((end - start)*1000 / 10))

[実行結果]

$ python3 test-pytorch-ssd.py
Data : 11 images
Inference time:  9.823330879211426
Inference time:  0.03374624252319336
Inference time:  0.033875465393066406
Inference time:  0.03377366065979004
Inference time:  0.03353381156921387
Inference time:  0.03349614143371582
Inference time:  0.03371143341064453
Inference time:  0.03353261947631836
Inference time:  0.033322811126708984
Inference time:  0.0336604118347168
Inference time:  0.03356575965881348
Ave. time = 94.1300630569458 msec


2.2 ONNX形式に変換したモデルのの計測
jetson-inferenceの物体検知+ONNX形式モデルで, 処理時間を計測するコードは以下の通り.
[コード]

from glob import glob
import time
import cv2
import jetson.inference
import jetson.utils
import numpy as np

# 学習済みモデル
# 注) ssd-mobilent.onnxは, mb1-ssd-Epoch-48-Loss-1.7370146930217742.pthを変換.
network = "ssd-mobilenet-v1"
argv = ["--model=models/ssd-mobilenet.onnx",
		"--labels=models/labels.txt",
		"--input-blob=input_0",
		"--output-cvg=scores",
		"--output-bbox=boxes" ]
net = jetson.inference.detectNet(network, argv, threshold=0.5)

# データ準備(RGBAモード)
files = glob('./data/test/*.jpg')
images = []
for f in files:
    img = cv2.imread(f)
    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGBA).astype(np.float32)
    images.append(img)
print('Data : {} images'.format(len(images)))

# 初回を除く10回の平均
for i, img in enumerate(images):
    if i == 1:
        start = time.time()
    img = jetson.utils.cudaFromNumpy(img)
    detections = net.Detect(img)
end = time.time()
print('Ave. time = {:.4f} msec'.format((end - start)*1000 / 10))

[実行結果]

$ python3 test-detect.py

detectNet -- loading detection network model from:
          -- prototxt     NULL
          -- model        models/ssd-mobilenet.onnx
          -- input_blob   'input_0'
          -- output_cvg   'scores'
          -- output_bbox  'boxes'
          -- mean_pixel   0.000000
          -- mean_binary  NULL
          -- class_labels models/labels.txt
          -- threshold    0.500000
          -- batch_size   1

[TRT]    TensorRT version 8.0.1
[TRT]    loading NVIDIA plugins...
[TRT]    Registered plugin creator - ::GridAnchor_TRT version 1
[TRT]    Registered plugin creator - ::GridAnchorRect_TRT version 1
[TRT]    Registered plugin creator - ::NMS_TRT version 1
  (省略)
[TRT]    device GPU, models/ssd-mobilenet.onnx initialized.
[TRT]    detectNet -- number object classes:  2
[TRT]    detectNet -- maximum bounding boxes:  3000
[TRT]    detectNet -- loaded 2 class info entries
[TRT]    detectNet -- number of object classes:  2
Data : 11 images
Ave. time = 52.4386 msec

PyTorchのSSDモデルで平均94.1ms/枚, ONNX形式モデルで平均52.4ms/枚であった.
内部のパラメータ等の違いの影響はあると思うが, それでも思ったほど処理が速くなっていない.


2.3 画像読み込み変更
さらなる高速化ができないかと, 少しネットを調べてみると, jetson.utils.cudaFromNumpy()が遅いといった内容[4]のものがあった.

jetson-inferenceの物体検知を使用する際には, 画像をCPU/GPU共有のメモリに載せて渡す必要がある.
そこで, jetson.utils.loadImageRGBA()を使用した画像読み込みを試してみる.
[コード]

from glob import glob
import time
import jetson.inference
import jetson.utils

# 学習済みモデル
# 注) ssd-mobilent.onnxは, mb1-ssd-Epoch-48-Loss-1.7370146930217742.pthを変換.
network = "ssd-mobilenet-v1"
argv = ["--model=models/ssd-mobilenet.onnx",
		"--labels=models/labels.txt",
		"--input-blob=input_0",
		"--output-cvg=scores",
		"--output-bbox=boxes" ]
net = jetson.inference.detectNet(network, argv, threshold=0.5)

# データ準備(RGBAモード)
files = glob('./data/test/*.jpg')
images = []
for f in files:
    img, width, height = jetson.utils.loadImageRGBA(f)
    images.append(img)
print('Data : {} images'.format(len(images)))

# 初回を除く10回の平均
for i, img in enumerate(images):
    if i == 1:
        start = time.time()
    detections = net.Detect(img)
end = time.time()
print('Ave. time = {:.4f} msec'.format((end - start)*1000 / 10))

[実行結果]

$ python3 test-detect2.py

detectNet -- loading detection network model from:
          -- prototxt     NULL
          -- model        models/ssd-mobilenet.onnx
          -- input_blob   'input_0'
          -- output_cvg   'scores'
          -- output_bbox  'boxes'
          -- mean_pixel   0.000000
          -- mean_binary  NULL
          -- class_labels models/labels.txt
          -- threshold    0.500000
          -- batch_size   1

[TRT]    TensorRT version 8.0.1
[TRT]    loading NVIDIA plugins...
[TRT]    Registered plugin creator - ::GridAnchor_TRT version 1
[TRT]    Registered plugin creator - ::GridAnchorRect_TRT version 1

  (省略)
[TRT]    detectNet -- loaded 2 class info entries
[TRT]    detectNet -- number of object classes:  2
[image]  loaded './data/test/FCam9_00036350.jpg'  (640x480, 4 channels)
[image]  loaded './data/test/FCam9_00036304.jpg'  (640x480, 4 channels)
[image]  loaded './data/test/FCam9_00036356.jpg'  (640x480, 4 channels)
[image]  loaded './data/test/FCam9_00036358.jpg'  (640x480, 4 channels)
[image]  loaded './data/test/FCam9_00036300.jpg'  (640x480, 4 channels)
[image]  loaded './data/test/FCam9_00036354.jpg'  (640x480, 4 channels)
[image]  loaded './data/test/FCam9_00036306.jpg'  (640x480, 4 channels)
[image]  loaded './data/test/FCam9_00036352.jpg'  (640x480, 4 channels)
[image]  loaded './data/test/FCam9_00036308.jpg'  (640x480, 4 channels)
[image]  loaded './data/test/FCam9_00036310.jpg'  (640x480, 4 channels)
[image]  loaded './data/test/FCam9_00036302.jpg'  (640x480, 4 channels)
Data : 11 images
Ave. time = 40.4562 msec

jetson.utils.cudaFromNumpy()の使用をやめることで, 約12ms/枚ほど速くなり, 平均40.5ms/枚で処理できるようになった.
静止画の場合はこの手が使えるが, 動画のフレーム毎の処理ではそうもいかない.

他にも, torch2trt[5]なるものもあるようだ.
少し調べて見ようと思う!!

---
